嘉興化工管道安裝布置一般要求有哪些?

2022-08-04 11:52:16
671次
嘉興化工管道安裝布置一般要求有哪些?

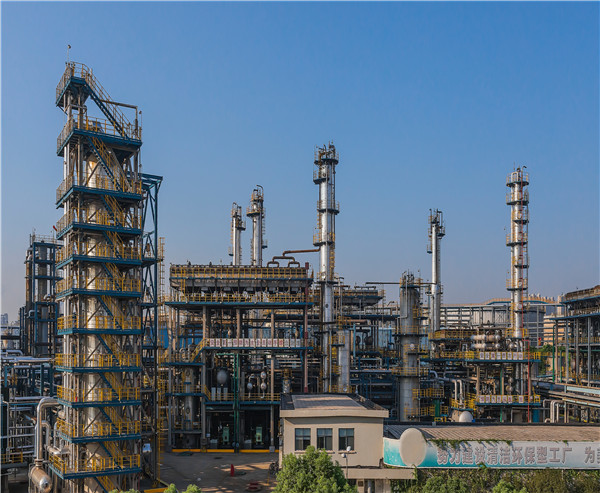

一、管道安裝等級分界由于設計溫度和壓力以及介質性質的改變引起管系管道等級或管道材質的改變,管道等級分界就是用來表達這種改變介面的位置。A、B、C三種情況通常材料相同只是管道等級不一樣,分界點處的法蘭、緊固件和墊片,按高等級選用即可。D種情況則材料通常有變化,法蘭的壓力等級按高等級選用,法蘭、緊固件和墊片的材質按低等級選用。
二、管道安裝的吹掃管道吹掃有固定和半固定兩種方式,一般都表示在P&ID上。當P&ID上無表示時,應符合下列規定。①一般工藝管道的固定吹掃接管方式如圖4.2.2-1所示。②半固定式吹掃接管視介質情況而定。劇毒、液化烴類采用雙閥如圖4.2.2-2A、C,一般介質用單閥如圖4.2.2-2B、D.
三、
管道排液與放氣
工藝過程需要的管道排液與放氣應按P&ID的要求進行安裝,但管道布置中不可避免的液 袋和氣袋,應按下述要求設置排液口和放氣口。長BOSS均按L=120mm計。
①放空不進行水壓試驗的管道和公稱直徑DN≤40的工藝及公用工程管道的高點可不設置放空口,其余管道高點均需設置放空。放空的基本形式見圖4.2.3-1。
②排液所有管道的低點均應設置排液口,排液的基本形式見圖4.2.3-2。原料油,油漿等高粘度介質排液管道公稱直徑不得小于DN25,其余排液管道公稱直徑不得小于DN20。
設備本體有關儀表排液均應引至相應排液漏斗;除凈化風和非凈化風管道外,地面上泵、閥組排液管線(包括立管閥門上部排液)均應引至附近邊溝;構架上閥組的管道排液管線(包括立管閥門上部排液)均應引至相應排液漏斗,且排液總管需引至構架地面邊溝。
③工藝及公用工程管道,特別是高溫高壓管道上的放空閥可用盲法蘭代替. 一般工藝管道排液、放氣口設一道閥. 液化烴、毒性介質管道和高壓管道均設雙閥,或一道閥加盲板。高點放氣,低點排液安裝位置應在物料流向的下游。與主管連接的管段應最小。
四、管道坡度
架空敷設的火炬總管及埋地敷設的重力流管道(如含油污水管道、污油管道)應坡向火炬罐或污油(水)回收設施,其坡度要求應符合下列要求:①火矩管道: 坡度為1-3/1000②埋地管道: 坡度最小為3/1000③其他P&ID圖上特別要求的管道按P&ID圖的要求設計(如:汽包返回管道)
五、管道間距
①并排敷設的管道最小間距在考慮隔熱層厚度后取50mm,當管道上安裝有法蘭時,其法蘭外緣與相鄰管子的最小凈空取25mm。
②閥門手輪最小間距:DN≥80 MIN100; DN≤50 MIN50。
③管道穿越平臺時距開洞邊凈空最小取25mm,開洞邊緣設置防水圈。
④計算管道間距時必須考慮管位移及其方向。
六、管道凈高和埋設深度
①在人員通行處管道底部的凈高不宜小于2.1m,需通行車輛處,管底的凈高視車輛的類型有所不同,通行小型檢修機械或車輛時不宜小于3.0m,通行大型檢修機械或車輛時不應小于4.5m.
②埋地管道的埋深,一般區域?yàn)楣茼斁嗟乇聿恍∮?.3m,通行機械車輛的通道下,不小于0.75m或采用套管保護,套管管頂距地表不小于0.3m。套管的直徑宜比被保護管大二級。被保護管在套管范圍內不應有焊縫. 埋地管道有閥門者應設閥井。大型閥井應考慮操作和檢修人員能到井下作業。小型閥井可只考慮人員在閥井外操作閥門的可能性。
③采用管溝敷設時,溝低應有不小于2%的坡度。管溝內預先埋設型鋼支架,支架頂面距溝底不小0.2m,對于管底裝有排液閥者,管溝與管底之間凈空應能滿足排液閥的安裝與操作。管溝內有隔熱層的管道應設管托。溝內管間距應比架空管道適當加大。
